氣體渦輪流量計結構圖
發布時間：2021-03-30 05:01:16??點擊次數：3223次
氣體渦輪流量計是一種高精度、寬量程、低壓力損失的氣體流量儀表，是測量天然氣、氮氣、空氣等氣體的理性儀表。
**小編要為大家詳細講解一下氣體渦輪流量計的結構和原理，看完后請一定要收藏，很難再找到這么詳細的介紹啦！

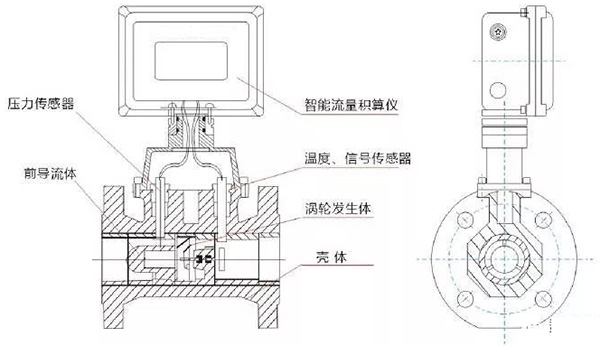

氣體渦輪流量計結構

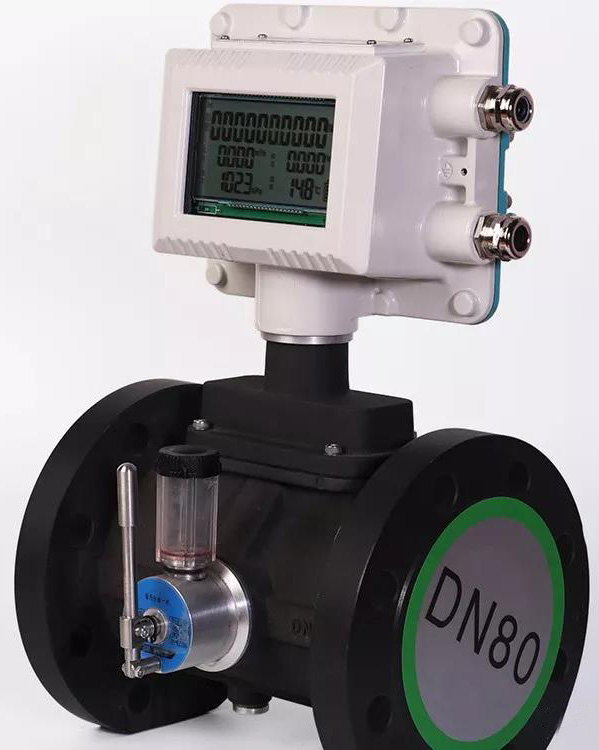

氣體渦輪流量計主要由殼體、渦輪發生體、壓力傳感器、溫度傳感器、智能流量積算儀（表頭）等部分組成。
下面我們詳細看一下幾個部分：

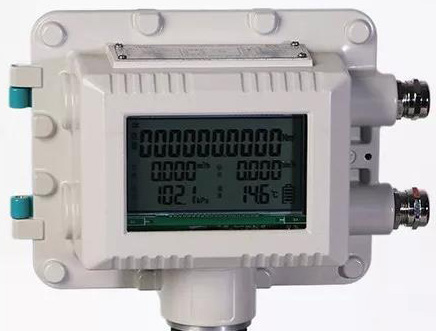

1、表頭：凱銘儀表氣體渦輪流量計采用高清液晶表頭，可顯示瞬時流量、累積流量、溫度和壓力，即使在夜晚也能清晰讀數。
2、溫度、壓力傳感器：凱銘的氣體渦輪流量計集溫度、壓力、流量傳感器于一體，能自動進行流量跟蹤補償，并進行壓縮因子修正運算。
3、渦輪發生體：一般包括軸承和葉輪。

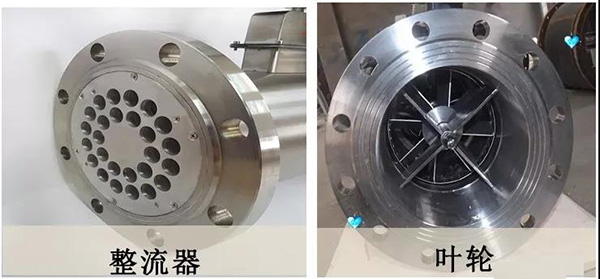

4、整流器：整流器能讓氣體均勻的進入儀表，是測量結果更穩定可靠。

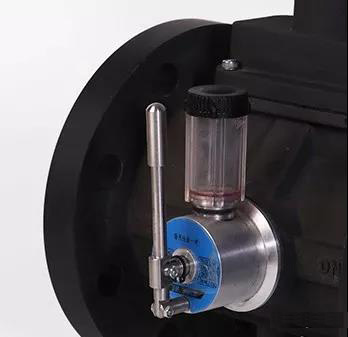

5、潤滑油泵：潤滑油泵的作用是潤滑軸承，提高儀表使用壽命。油泵可帶可不帶。
6、安裝法蘭：氣體渦輪流量計可采用法蘭安裝或螺紋安裝，使用方便。
